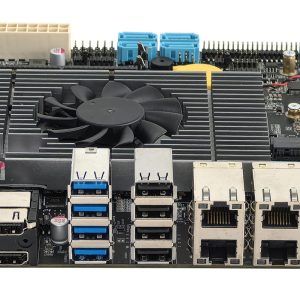

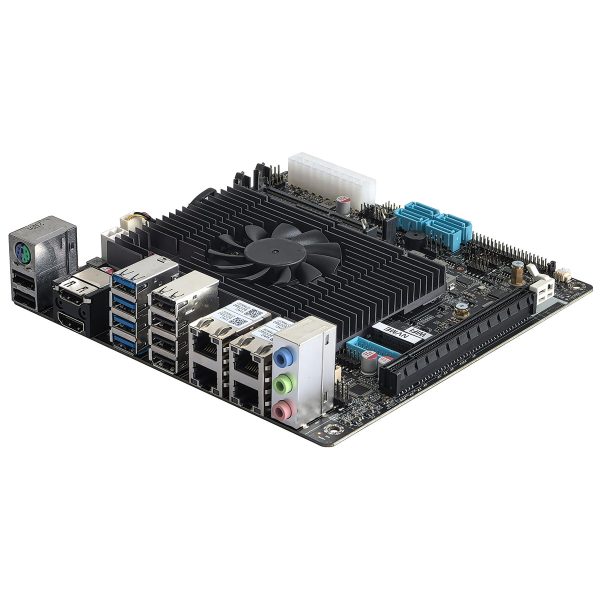

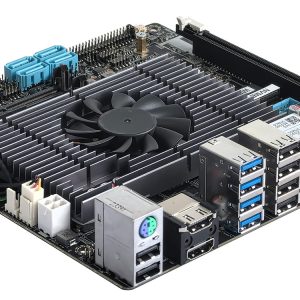

国产飞腾系列电脑主板，低功耗，运行麒麟OS

一款专为信创需求设计的电脑主板，支持国产飞腾处理器（腾锐 D2000、腾锐 FT2000），运行麒麟系统。具有丰富的接口设计，支持5G|4G移动网络拓展。集成 X100 超核心显卡，自带4G 显存，支持单显、双显扩展、双显复制，可以满足多种显示需求。自带4个RJ45以太网口和4个SATA硬盘口，可以满足软路由、NAS等功能需求

接口示意图：

产品规格

主板尺寸	170mm（L）*170mm（W）*42mm（H）
CPU	支持国产飞腾 腾锐 D2000 八核 2.3G、腾锐 FT2000 四核 2.6G
芯片组	飞腾X100
电源	1*20Pin ATX1	标准台式机电源 主板满载功耗约 60W，建议用 200W 以上电源
	1*4Pin DC_ATX1
内存	2*SODIMM 插槽	立式插槽，支持 NB-DDR4 内存，支持 2133/2400/2666MHz 内存，最大支持 64G
网络功能	4*LAN-RJ45 接口	默认支持裕太微 YT6801 千兆网卡， 可选支持 Realtek 8111H 千兆网卡； 支持网络唤醒功能；不支持 PXE 无盘功能；
	1*M2_WIFI 接口	PCIE 3.0 信号，支持 Key-E 接口M.2 2230 WiFi 模块，可改支持 WiFi 蓝牙模块
	1*CN1 接口	PCIE 3.0 信号，支持 Key-B 接口M.2 5G（3052/3042）模块，可改硬件支持 M.2 4G（3042） 模块
	M2_WIFI 的 USB 信号与 F_USB2 插针第 1/3/5/7Pin 脚二选一 CN1 接口的 4G 信号与F_USB2 插针第 2/4/6/8/10Pin 脚二选一
显示功能	显卡	集成 X100 超核心显卡 4G 显存，支持单显、双显扩展、双显复制
	1*HDMI1 1.4 接口	支持 4K 分辨率 4096/3840*2160@30Hz
	1*HDMI2 1.4 接口	支持 4K 分辨率 4096/3840*2160@30Hz
	1*EDP1 插针	EDP-C 屏线，支持分辨率 1920*1080@60Hz                  （30Pin，2*15Pin，2.0mm）
	1*EDP_PWR 插针	EDP 工作电压控制插针                                                    （6Pin，2*3Pin，2.0mm）
	HDMI2 接口与EDP1 插针信号为二选一，默认 HDMI2 有信号，可改硬件支持 EDP1 信号； 使用HDMI1 + EDP1 复制显示或扩展显示时，HDMI1 接口的屏分辨率要等于或高于 EDP1 接口的屏分辨率，否则可能显示异常； 双HDMI 可以正常使用；
	1*PCI-E X16 接口	PCIE3.0 信号，可接国产独立显卡(PCI-E 为 X8 信号)
USB 功能	4*USB3.1 接口	后置标准 USB3.1 Gen1 接口，最大传输宽带为 5Gbps
	6*USB2.0 接口	后置标准 USB2.0 接口，最大传输宽带为 480Mbps
	1*F_USB2 插针	前置 USB2.0 插针，一组有 2*USB2.0                               （9Pin，2*5Pin，2.0mm）
	1*F_USB3_A 插针	前置 USB3.1 Gen1 插针，一组有 1*USB3.1 Gen1          （19Pin，2*10Pin，2.0mm）
	F_USB3_A 插针第 11-19Pin 脚无信号；第 1-9Pin 脚可用；
声音功能	默认支持 Conexant CX20632 声卡； 可选支持集成Realtek ALC897 HD 数字音频解码器，6 声道高保真音频控制器
	1*LINE_IN 接口	支持线路输入（蓝色）
	1*LINE_OUT 接口	支持音频输出（绿色）
	1*MIC_IN 接口	支持麦克风输入（红色）
	1*INT_SPK 插针	支持 8 欧 5 瓦喇叭输出（功放）                                       （4Pin，1*4Pin，2.0mm）
	1*F_AUDIO 插针	标准音频插针                                                               （9Pin，2*5Pin，2.54mm）
硬盘功能	1*NGFF1 接口	PCIE3.0 信号,支持Key-M 接口 M.2 2280 硬盘，可选M.2 2242 硬盘； 默认支持 NVME（PCIE）协议，可改支持 SATA 协议；
	1*SATA1/2/3/4 接口	标准 SATA 硬盘接口，支持 SATA 3.0
	NGFF1 的 SATA 信号与 SATA4 接口的信号二选一，默认 SATA4 接口有信号
开关功能	1*F_PANEL 插针	开关、电源灯、硬盘灯、重启插针                                    （9Pin，2*5Pin，2.54mm）
	1*AUTO_SW 插针	硬件控制上电开机插针                                                     （3Pin，1*3Pin，2.0mm）
其他 I/O	1*COM1 插针	支持标准 RS232/RS422/RS485 可选，需刷对应BIOS        （9Pin，2*5Pin，2.0mm）

	1*COM2 插针	支持标准 RS232 /485 可选，需刷对应 BIOS                      （9Pin，2*5Pin，2.0mm）
	COM3-6 插针	支持标准 RS232                                                         （39Pin，2*20Pin，2.0mm）
	COM7/8/9/10 插针	支持标准 TTL                                                             （3Pin，1*3Pin，2.0mm）
	1*SIM 卡槽	支持 SIM 卡，用 4G/5G 时需要 SIM 卡
	1*CPU_FAN 插针	CPU 风扇插针，支持温控                                              （3Pin，1*3Pin，2.54mm）
	1*SYS-FAN 插针	SYS 风扇插针，全速                                                      （3Pin，1*3Pin，2.54mm）
	1*GPIO 插针	GPIO 控制插针                                                            （10Pin，2*5Pin，2.0mm）
	1*J11/J12 插针	调试插针                                                                     （3Pin，1*3Pin，2.54mm）
	1*J19/J20 插针	调试插针                                                                       （3Pin，1*3Pin，2.0mm）
运行环境	工作温度：-10℃~60℃；          工作湿度：5%~95%相对湿度，无冷凝
BIOS	支持上电开机，定时开机，远程开关机设备智能识别（需刷指定BIOS）
Watch Dog	看门狗编程，支持硬件复位功能（256 级，0~255 秒）（需刷指定 BIOS）
操作系统	支持银河麒麟（Kylin-Desktop-V10-SP1-Release-2403-ARM64），Linux，等国产系统（需支持 X100 版本）

供电接口：

主板支持一个 20Pin ATX1 和一个 4Pin DC_ATX1 供电接口，满载功耗约 60W，建议用 200W 以上台式机电源；

CPU:

主板支持国产飞腾 腾锐 D2000 八核 2.3G、腾锐 FT2000 四核 2.6G；

显示接口：

1、 主板 GPU 支持 X100 桥片 4G 显存；

2、 主板 HDMI1、HDMI2/EDP1 支持单显、双显复制、双显扩展；

3、 HDMI1 接口为独立信号，支持 4K 分辨率 4096/3840*2160@30Hz；

4、 HDMI2 接口与 EDP1 插针信号为二选一，默认 HDMI2 有信号，EDP1 插针无信号，可改硬件支持 EDP1； EDP1 用 EDP-C 屏线（30Pin 背光一体屏线）；

5、 使用 HDMI1 + EDP1 复制显示 或 扩展显示 时，HDMI1 接口的屏分辨率 要等于或高于 EDP1 接口的屏分辨率，否则可能显示异常；双 HDMI 可以正常使用；

6、 主板支持 1*PCI-E X16 插槽只支持国产独立显卡；接独立显卡后，主板端显示接口（HDMI1/HDMI2/EDP1）则无信号输出；

M.2：

1、 主板 NGFF 支持 Key-M 接口 M.2 2280 硬盘，可选 M.2 2242 硬盘，默认 NVMe（PCIE）协议，可改硬件支持 SATA 协议；NGFF1 的 SATA 信号与 SATA4 接口的信号二选一，默认 SATA4 接口有信号；

2、 主板 M2_WIFI 支持 Key-E 接口 M.2 2230 WiF 模块，默认 PCIE 信号，无 USB 信号；可改与 USB 信号共存，改后支持 WiFi 蓝牙模块，改后 F_USB2 插针第 1/3/5/7Pin 脚无信号；不可改 M.2 硬盘；

3、 主板 CN1（背面）支持 Key-B 接口默认 M.2 5G（3052/3042）模块，不支持 M.2 4G（3042）模块；可改支持 M.2 4G（3042）模块，改后 F_USB2 插针第 2/4/6/8/10 无信号；默认 F_USB2 有信号；CN1 接口的 5G 为独立信号；

USB 接口：

1、主板默认支持 13*USB（5*USB3.1 Gen1，8*USB2.0）；

2、主板 F_USB3_A 插针第 11-19Pin 脚无作用；第 1-9Pin 脚可用；

3、F_USB3_A 插针的 11-19Pin 脚的信号与 COM3-6 的 USB 转 COM 信号二选一；

4、主板外置 USB 接口及内置 USB 插针默认 S 电（关机后不带电），均可改 A 电（关机后带电）；

COM 口：

主板支持 10*COM；COM1~6 默认支持 RS232，其中 COM1 可选支持 RS232/422/485，COM2 可选支持

RS232/RS485，需分别刷 BIOS 设置；

COM7/8/9/10 默认支持 TTL，均为 3Pin 2.0mm 插针；

COM1/2 可通过 JCOM1/2 跳帽设置第九脚输出 0V/5V/12V，默认 0V；

CAN：

主板不支持 CAN 功能；

网卡：

主板 4 网口 默认裕太微 YT6801 千兆网卡，可选支持 Realtek 8111H；不可改 POE 供电；不支持 PXE 无盘功能；

声卡：

主板默认支持 Conexant CX20632 声卡，可改支持 Realtek ALC897 声卡；

结构示意图：

ScenSmart可向行业客户提供整机产品，也可以根据客户需求定制产品，加速特专行业的国产化替代。
