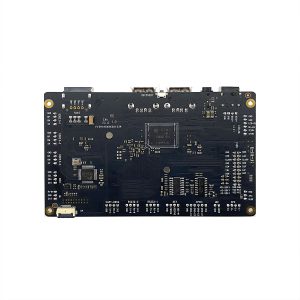

一款采用瑞芯微PX30的商业显示专用主板。运行安卓8.1操作系统,此款主板主要面向广告机、数字标牌和多功能智慧终端设备。支持多种屏幕链接、支持RS232数据通信,支持人脸识别功能,非常适合智能零售场景。也可用于O2O智能设备、工控主机、机器人设备等。ScenSmart可根据客户需求定制产品,提供一站式产品解决方案。

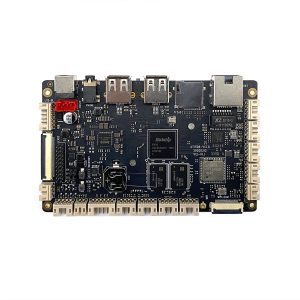

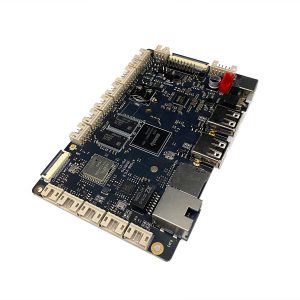

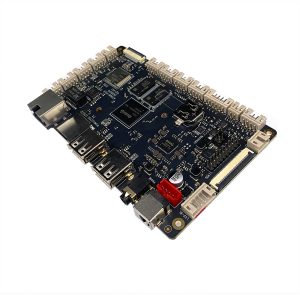

PX30 V12 采用瑞芯微 PX30 Cortex-A35 四核处理器,搭载Android8.1 系统,主频最高达 1.5GHz,超低功耗。采用 采用PX30工业级64位低功耗处理器,支持多操作系统,拥有强大的硬解码能力。智慧型电源管理电路,超薄设计,整板无电池工业设计、支持常用外接设备,接口丰富、性能稳定。板卡支持MIPI、LVDS 多种显示输出接口,WIFI/蓝牙(可支持2.4G/5GWIFI)于一体,支持当前流行的视频格式及图片格式解码,支持1080P@60fps、H.265 硬解码,适合于各种人工智能设备控制场景, 商业显示设备、数字标牌、智能自助终端、智能零售终端、O2O智能设备、工控主机、机器人设备项目上的最佳选择。
集成MIPI/LVDS百兆以太网/WIFI/蓝牙多功能于一体, 简约超薄, 方便嵌入安装。丰富的扩展接口。5个 USB 接口(4个 0,1个USB OTG 口),2路 RS232 (可选TTL),1路UART,GPIO/ADC 接口,可以满足市场上各种外设的要求。最大支持 1080P@60fps 的解码和各种 MIPI/LVDS/eDP(需扩展) 接口的 LCD 显示屏。支持 Android 系统定制,提供系统调用接口 API 参考代码,完美支持客户上层应用APP 开发。完美支持红外、光学、电容、电阻、触摸膜等多种主流触摸屏,支持免驱触摸屏的HID配置,无需调试。
PX30商显主板基本参数 | |
主控芯片 | Rockchip PX30 |
处理器 | 4核ARM® Cortex-A35处理器,主频高达 1.5GHz |
图形处理器 | Mali-G31GPU,支持OpenGL ES3.2, Vulkan 1.0, OpenCL 2.0内嵌高性能2D 加速硬件 |
视频处理器 | 多格式1080P 60fps视频解码 (H.265,H.264,VC-1, MPEG-1/2/4, VP8)1080P 视频编码,
支持H.264,VP8格式 |
内存 | 1GB DDR3L |
存储器 | 16GB eMMC 5.1 (16GB/32GB/128GB 可选配), 支持 TF 卡扩展 |
硬件特性 | |
以太网 | 10/100M 以太网接口 |
WiFi | 2.4GHZ+(可选5GHz 双频 WiFi),支持 802.11a/b/g/n/ac |
4G | 全网通(B1/B3/B5/B8/B34/B38/B39/B40/B41)“移远EC20” |
Bluetooth | Bluetooth V4.2 of 1, 2 and 3 Mbps |
显示 |
1*MIPI-DSI,,单通道最高支持 1080P@60fps 输出
1*LVDS(支持单路)分辨率1280*800屏幕可通过外接桥接实现EDP和双路LVDS接口 屏幕尺寸支持 5”- 32”;19寸以上屏背光电源需单独电源供电 |
音频 | 1*3.5PHONE JACK
2*Speaker 立体声音频输出(4Ω 3W) 1*MIC 音频输入 |
摄像头 |
MIPI 摄像头: MIPI 摄像头 ( 最高支持单 8Mpixel )
USB 摄像头:支持 2 路 USB 2.0 摄像头 |
USB |
USB 2.0*4,USB OTG*1
USB 2.0 Wafer 座*3、USB2.0 USB-A口*1、USB OTG USB-A口*1 |
LED指示灯 | 2*LED 驱动接口,用于状态指示 |
插座 | I2C*1、触摸屏*1、IR*1、GPIO*1、KEY*1、LED*1、RTC电池座*1
12V电源输入*1、LVDS屏接口*1、MIPI屏接口*1、屏背光接口*1、 SPK*1、MIC*1、RS232*3、UART*1、USB2.0*3 |
按键 | Reset 按键*1、Recovery 按键*1 |
外引接口 |
1) DC12V 输 入
2) RJ45/100M 3) USB A/OTG 4) TF卡座 |
5) USB2.0HOST
6) 3.5耳机接口 7) Recovery接键 |
|
电源 | DC 12V – 2A |
软件与支持 | |
操作系统 | Android 8.1 |
一站式方案 |
(1) 提供完善的人脸识别程序
(2) 提供 USB/MIPI 单目、双目、结构光摄像头(选配) (3) 提供 5 寸-65寸 IPS 屏幕(选配,可支持电容触摸) (4) 提供全套整机配套物料(基于 5寸-65寸显示屏、双目摄像头) |
人脸识别性能 | |
识别准确率 | >99.77% |
人脸检测 | 最多支持同时检测2 人(单目摄像头) |
识别距离 | 1.5 米 |
活体检测 | 支持 |
识别模式 | 1:1、1:N、M:N 多种模式支持 |
人脸库支持 | 1 万人以上 |
外观规格 | |
主板尺寸 | 100 mm×150 mm |
工作温度 | 0℃-60℃ |
PCB 规格 | 6层板设计 |
