采用瑞芯微RK3399芯片方案开发的方形邮票孔核心板，搭配接口拓展版使用，支持安卓、Linux、Debian系统，可根据用户需求定制重新设计产品。
| 系统配置 |
| CPU |
RK3399 |
| 主频 |
四核A53(1.4GHz) + 双核A72(2GHz) |
| 内存 |
标配2GB，可定制4GB（x3399cv3支持LPDDR3，x3399cv4支持LPDDR4） |
| 存储器 |
4GB/8GB/16GB emmc可选，标配16GB |
| 电源IC |
使用RT808，支持动态调频等 |
|
| 接口参数 |
| LCD接口 |
同时支持MIPI、EDP、HDMI接口输出 |
| Touch接口 |
电容触摸，可使用USB或串口扩展电阻触摸 |
| 音频接口 |
AC97/IIS接口，支持录放音 |
| SD卡接口 |
2路SDIO输出通道 |
| emmc接口 |
板载emmc接口，管脚不另外引出 |
| 以太网接口 |
支持千兆以太网 |
| USB HOST2.0接口 |
2路HOST2.0 |
| USB HOST3.0接口 |
2路TYPE3.0 |
| UART接口 |
5路串口，支持带流控串口 |
| PWM接口 |
4路PWM输出 |
| IIC接口 |
7路IIC输出 |
| SPI接口 |
1路SPI输出 |
| ADC接口 |
1路ADC输出 |
| Camera接口 |
1路BT656/BT601，1路MIPI输出 |
| HDMI接口 |
高清音视频输出接口，音视频同步输出 |
|
| 电气特性 |
| 主3.3V输入电压 |
3.3V/4.3A(推荐使用3.3V/5A输入) |
| 副3.3V输入电压 |
3.3V/300mA(不能和主3.3V混用) |
| RTC输入电压 |
2.5到3V/5uA |
| 输出电压 |
1.8V(可用于底板供电，休眠后为0V) |
| 工作温度 |
-10~70度【实测可达到-40度到80度】 |
| 储存温度 |
-10~80度 |
|
| 核心板结构参数 |
| 外观 |
邮票孔方式 |
| 核心板尺寸 |
55mm*55mm*3mm |
| 引脚间距 |
1.0mm |
| 引脚焊盘尺寸 |
1.25mm*0.7mm |
| 引脚数量 |
200PIN |
| 板层 |
10层 |
|

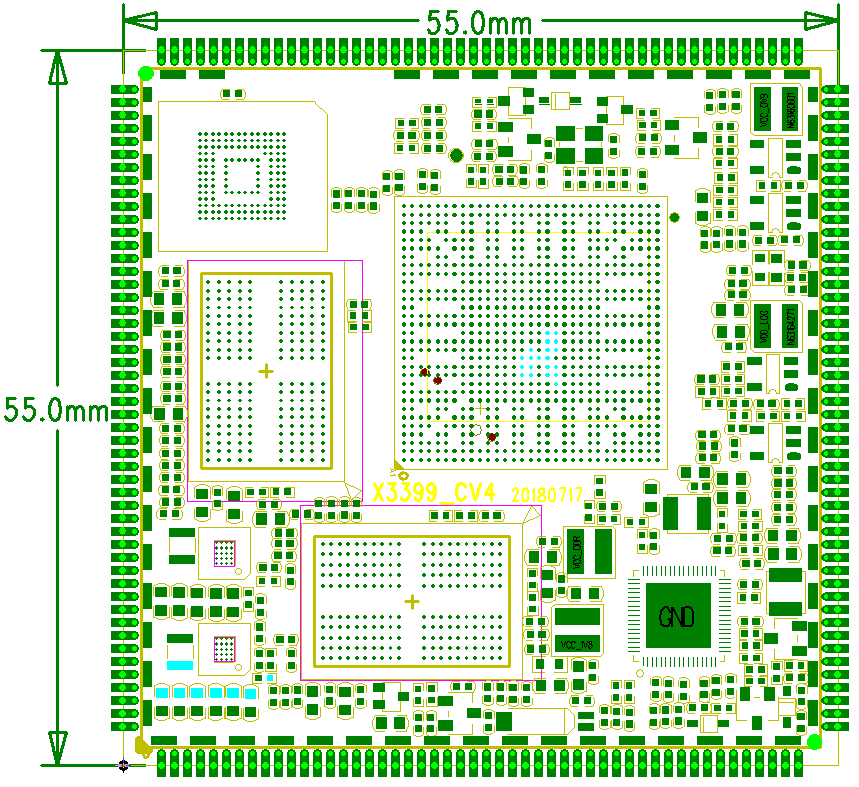

RK3399邮票孔核心板结构尺寸
