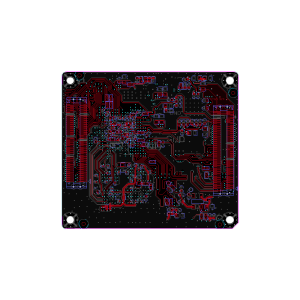

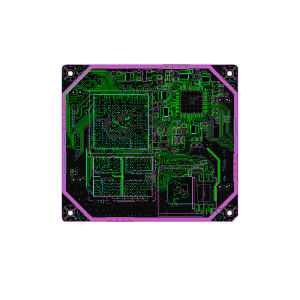

SC200是一款采用瑞芯微RV1126芯片方案的核心板SoM,可与RV1109 P2P替换,共用同一个硬件设计。SC200采用工业级B2B连接器与底板连接,已将主控的全部功能接口引出,可根据不同场景需求开发接口底板。RV1126运行Linux操作系统,支持QT、ROS、FFmpeg环境,集成A7和RISC-V核心,自带NPU和14M ISP,非常适合机器视觉类应用。
RV1126功能框图
RV1109功能框图
尺寸 |
40mm长*45mm宽 |
CPU |
瑞芯片RV1126( RV1109 P2P可替换) |
NPU |
2.0 TOPS NPU |
内存 |
DDR4标配2GB 选配1GB |
存储器 |
EMMC 5.1 标配8GB 选配16GB/32G/64G/128G |
连接器 |
80PIN B2B*2 |
工作电压 |
输入电压 5V 最大功率小于2W (不接任何外设) |
支持系统 |
Linux 4.19 + QT 5.12 |
运行温度 |
-10到+75度 |
寿命 |
连续运行寿命大于5年以上 |
USB接口 |
二路USB,一路独立OTG,一路独立HOST |
UART串口 |
6路TTL 3.3V电平,其中一路为Debug |
GPIO接口 |
98路GPIO(备注:有复用功能,请查本规格书引脚定义) |
PWM接口 |
12路PWM 分别有3.3V/1.8V电平(请查本规格书引脚定义) |
MIPI DSI 显示 |
1路最大1920×1080 60fps |
RGB显示 |
1路RGB 888显示接口,最大1920×1080 |
DVP摄像头接口 |
1路16位并行DVP 摄像头接口 |
MIPI摄像头接口 |
2路 MIPI CSI RAW数据 摄像头接口 |
语音输出 |
1路左右声道输出,底板外挂10W功放 |
语音输入 |
1路PDM数字硅麦输入,1路模拟LANE_IN输入 |
SDIO接口 |
2路SDIO接口,一路TF卡,另一路可接WIFI |
IR红外接口 |
1路IR 红外接收接口 |
ADC接口 |
2路ADC接口 |
I2C接口 |
5路I2C接口 |
SPI接口 |
2路SPI接口 |
CAN |
1路CAN总线 |
以太网 |
一路RGMII PHY接口,千兆以太网 |
系统升级 |
支持本地USB升级 |
