SC902系列SoM核心板采用RK3588处理器,8nm LP制程,八核64位CPU,主频2.4GHz。内置独立三核芯NPU,算力可达6TOPS,支持INT4/INT8/INT16混合运算。支持8K高清视频编解码,支持多屏异显,可支持7屏异显。全国产化 供应链,支持商用、工规、车规多种规格,技术自主可控。核心板采用506Pin LGA封装,尺寸小巧,传输能力强。
主要规格参数:
- CPU:
- 商用版:八核64位,2.4GHz
- 工规版:八核64位,1.6GHz
- 车规版:八核64位,2.0GHz
- GPU:ARM Mali-G610 MP4,450 GFLOPS
- NPU:算力高达6TOPS(INT8)
- ISP:集成48MP ISP
- 编解码:两个独立8K VPU,硬解码8K@60fps,硬编码8K@30fps,同编同解
- 内存:LPDDR4/LPDDR4x,4GB-32GB
- 存储:eMMC,32GB-256GB
- 电源:4V±5%
- 功耗:最大12W,典型0.8W,休眠0.048W
- 系统:Android、Linux、国产操作系统
- 接口:LGA封装,506Pin

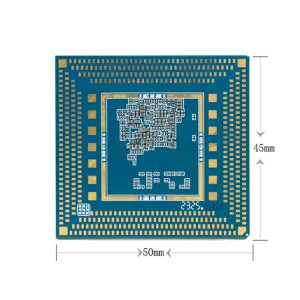

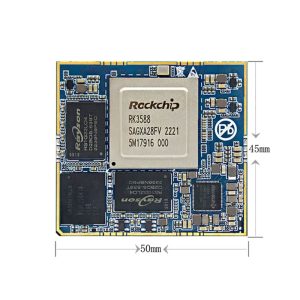

- 尺寸:45 mm × 50 mm
- 重量:约20克
应用场景:
- ARM PC
- 边缘计算
- 云终端
- 云服务器
- 工业控制
- 智能汽车
详细规格参数:
商用级 | 工规级 | 车规级 | ||
基本参数 |
CPU | RK3588
八核64位(4×Cortex-A76+4×Cortex-A55)主频高达2.4GHz |
RK3588J
八核64位(4×Cortex-A76+4×Cortex-A55)主频高达1.6GHz |
RK3588M
八核64位(4×Cortex-A76+4×Cortex-A55)主频高达2.0GHz |
GPU | ARM Mali-G610 MP4四核GPU,支持 OpenGL ES3.2 / OpenCL 2.2 / Vulkan1.1, 450 GFLOPS | |||
NPU | 算力高达6TOPS(INT8),支持INT4/INT8/INT16混合运算,可实现基于TensorFlow / MXNet / PyTorch / Caffe 等系列框架的网络模型转换 | |||
ISP | 集成48MP ISP with HDR&3DNR | |||
VPU/编解码 | 硬解码:8K@60fps H.265/VP9/AVS2、8K@30fps H.264 AVC/MVC、4K@60fps AV1、1080P@60fps MPEG-2/-1/VC-1/VP8硬编码:8K@30fps H.265/H.264 | |||
内存 | LPDDR4/LPDDR4x
(4GB/8GB/16GB 可选,最高可配 32GB) |
LPDDR4/LPDDR4x(工规级) (4GB/8GB/16GB 可选,最高可配 32GB) | LPDDR4/LPDDR4x(工规级) (4GB/8GB/16GB 可选,最高可配 32GB) | |
存储 | eMMC(32GB/64GB/128GB/256GB 可选) | |||
电源 | 4V(电压误差 ± 5%) | |||
功耗 | 最大功耗:12W(4V/3000mA)典型功耗:0.8W(4V/200mA)休眠功耗:0.048W(4V/12mA) | 最大功耗:8W(4V/2000mA)典型功耗:0.8W(4V/200mA)休眠功耗:0.052W(4V/13mA) | 最大功耗:10.4W(4V/2600mA)典型功耗:0.8W(4V/200mA) 休眠功耗:0.08W(4V/20mA) | |
系统 | Android、Linux OS、国产操作系统 | |||
接口 | LGA封装,总引脚数 506Pin,12 层 PCB 板设计 | |||
尺寸 | 45 mm × 50 mm | |||
重量 | 约 20 克 | |||
环境 | 工作温度:-20℃~60℃
工作湿度: 10%~90%RH(无凝露) |
工作温度:-40℃~85℃
工作湿度: 10%~90%RH(无凝露) |
工作温度:-40℃~85℃
工作湿度: 10%~90%RH(无凝露) |
|
接口参数 |
网络 | 2 × GMAC,提供RGMII/RMII接口,支持 10/100/1000Mbps 数据传输速率通过 SDIO3.0/PCIe3.0 接口,可扩展 WiFi6/蓝牙
通过 USB3.0 接口,可扩展 5G/4G LTE |
||
视频输入 |
4 × MIPI CSI DPHY(DPHY V1.2(2lanes, 2.5Gbps/lane);2 个 2 lanes DPHY 可合并为 1 个 4 lanes DPHY) 2 × MIPI D/CPHY(MIPI DPHY V1.2(4lanes, 2.5Gbps/lane); MIPI CPHY V1.1(3lanes, 2.5Gsps/lane))
1 × HDMI RX(支持 HDMI 2.0(3.4Gbps~6Gbps );支持 HDMI 1.4b(250Mbps~3.4Gbps);支持 HDCP2.3 及 HDCP1.4) 1 × DVP 接口(8/10/12/16-bit 标准 DVP 接口,最高 150MHz 数据输入;支持 BT.601/BT.656 和 BT.1120 VI 接口) |
|||
视频输出 |
2 × HDMI2.1 TX/eDP1.3 TX(1路8K@60Hz HDMI 支持 HDCP2.3;支持eDP1.3,4K@60Hz,支持HDCP1.3;HDMI 和 eDP 不能同时工作)
2 × DP1.4a(与 USB3.1 Gen1 复用,支持1,2,4 lanes; 分辨率可达7680 × 4320@30Hz;支持 HDCP2.3, HDCP 1.3) 2 × MIPI DSI(支持MIPI DPHY 2.0 或 CPHY 1.1,4K@60Hz; 支持-左右双 MIPI 显示,支持 RGB/YUV 格式(最高 10bit)) 1 × BT.1120 输出(支持 RGB 格式 (最高 8bit),数据速率可达 150MHz,分辨率可达 1920 × 1080@60Hz) * 七屏异显(最高可以实现七屏异显(2 × HDMI + 2 × MIPI DSI + 2 × DP(一路DP可转VGA)+ 1 × BT.1120)) |
|||
音频 |
2 × I2S(8 通道,支持 TX 和 RX,音频分辨率 16~32 位,采样率达 192KHz)
2 × I2S(2 通道,支持 TX 和 RX,音频分辨率 16~32 位,采样率达 192KHz) 2 × SPDIF(支持2×16bit 音频数据存储支持双相立体声输出) 2 × PDM(8 通道,最高 8 channels,音频分辨率 16 ~24 位,采样率达 192KHz,支持 PDM 主接收模式,支持多 MIC 阵列) |
|||
SATA | 3 × SATA3.0(与PCIe2.1共用) | |||
PCIe | 3 × PCIe2.1(1Lane),与SATA3.0共用,仅支持 RC(Root Comple),最高支持 5Gbps 数据速率
1 × PCIe3.0(2×2,1×4,4×1) 4 种组合:1×4Lanes / 2×2Lanes / 4×1Lane / (1×2Lanes + 2×1Lane);每通道支持 8Gbps 速率;支持 RC 和 EP |
|||
USB |
2 × USB3.1(Gen1) OTG(与 DP(USB3OTG_0 和 USB3OTG_1)复用)
1 × USB3.1(Gen1) HOST(与 PIPE-PHY2 (USB3OTG_2) 复用) 2 × USB2.0 HOST 2 × USB2.0 OTG |
|||
SDIO | 1 × SDIO3.0,支持 SDIO3.0 (4-bit data bus widths) | |||
I2C | 9 × I2C,支持 7 位和 10 位地址模式,标准模式数据传输速率可达 100k bits/s,在快速模式下高达 400k bits/s | |||
SPI | 5 × SPI,每个控制器支持 2 路片选输出;支持串行主、串行从模式,软件可配置 | |||
UART | 10 × UART,内置 2 路 64 bit FIFO,可分别用于 TX 和 RX;支持 5 位、6 位、7 位、8 位串行数据收发,波特率高达 4Mbps;10路 UART 均支持自动流控模式 | |||
CAN | 3 × CAN 2.0B,支持 CAN 标准帧和扩展帧收发 | |||
PWM | 16 × PWM,最高支持 16 个片上 PWM,支持捕获模式 | |||
ADC | 8 × ADC,12bit 单端输入 SAR-ADC,采样率高达 1MS/s | |||
GPIO | GPIOs,所有的GPIOs都可以用来产生中断 |
ScenSmart可提供底板定制服务,帮助行业客户打造差异化产品,增强产品竞争力。
