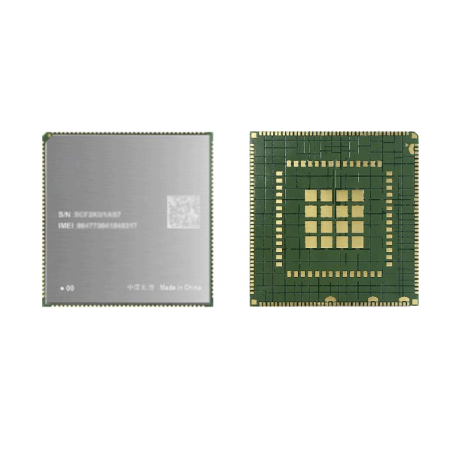

一款基于紫光展锐UIS7862S芯片方案的SOM嵌入式系统核心板，采用邮票孔和LGA封装，尺寸为43.50mm x45.0mm，非常适合二次开发。UIS7862S采用8核高端平台处理器，集成2个A75 2.0G和6个A55 2.0G处理器核心，内部集成高性能图形引擎，可以流畅播放1080p视频，可扩展支持双屏显示，支持多路摄像头录入。支持4G LTE数据通信，支持卫星定位、WiFi和蓝牙功能，可用于智能物联网项目。
此款核心板支持多种制式的远距离通讯模式和双频Wi-Fi/BT近距离无线传输技术，支持GNSS无线定位技术。SOM运行开放的Android操作系统，拥有MIPI/USB/ UART/ SPI/ I2C等多种扩展接口，是无线智能产品核心系统的优选方案。客户可根据自己的需求定制接口拓展底板，降低开发风险实现项目产品的快速落地。此款嵌入式系统可广泛应用于智能硬件、刷脸支付、智能收银机、安防监控、车载设备、贩卖机、物流柜等设备和行业定制产品。ScenSmart可向客户提供一站式的产品定制服务，支持ODM定制开发。
技术规格
基本特性
| 尺寸 | 43.50mm x45.0mm x2.85mm |
| 封装 | 156 LCC+ 76 LGA |
| CPU | Dual-core ARM Cortex™-A75+Six-core ARM Cortex™- A55，2.0GHz |
| 内存(默认) | 3GB LPDDR4X RAM +32GB eMMC Flash |
| 工作温度 | -20~ +75℃ |
| 工作电压 | 3.5~4.4V |
| 重量 | 12.3±1g |
多媒体
| GPU | G52-3EE-2core @ 850MHz |
| 显示 | Single display, up to FHD+, 2400*1080@60fps |
| 视频解码 | 1080p @60fps, 2K@30fps，H.264/H.265 |
| 视频编码 | 1080p @60fps, 2K@30fps，H.264/H.265 |
| 摄像头 | Dual Cameras 24+8/16+16MP Tri-core ISP |
| 音频 | Analog Audio |
无线功能
| LTE-FDD | B1/B3/B5/B8 |
| LTE-TDD | B34/B38/B39/B40/B41 |
| UL CA | B39C/40C/41C |
| DL CA | B1C/3C/39C/40C/41C/3A+3A |
| WCDMA | B1/8 Support HSUPA/HSPA+ |
| GSM/GPRS/EDGE | 900/1800MHz |
| Wi-Fi | 802.11a/b/g/n/ac, 2.4GHz+5GHz |
| 蓝牙 | Bluetooth 5.0 BLE and earlier |
| 定位功能 | GPS/GLONASS/Beidou/Galileo |
接口
| 支持双卡双待 | 1.8V/2.95V |
| 支持 OTG功能 | USB2.0 |
| UARTx3 | up to 4.6Mbps; SPIx1,up to 50Mbps |
| I2Cx5 | up to 3.4Mbps |
| SDIO | 3.0×1 |
| GPIO | 27 GPIO |
| 4-lane MIPI-DSI | x1 |
| 4-lane MIPI-CS0 1 | x1 |
| 2-lane MIPI-CSI 1 | x1 |
| MIPI_CSI2 2+2lane x1 | x1 |
| Speaker | x1 |
| Receiver | x1 |
| Handset Speaker_L/R | x1 |
| Mic | x2 |
数据能力
| LTE 3GPP R10 CAT4 | FDD-LTE: Max 150Mbps(DL)/50Mbps(UL) |
| TDD-LTE: Max 130Mbps(DL)/30Mbps(UL) | |
| UMTS/HSPA/HSPA+ | 3GPP R9:CAT7 HSUPA: Max 11Mbps(UL) |
| CAT24 HSPA+: Max 42Mbps(DL) | |
| EDGE/GPRS(Kbps) | EDGE: Max 296Kbps(DL)/236.8Kbps (UL) |
| GPRS: Max 107Kbps(DL)/85.6Kbps(UL) | |
操作系统
| Operating System | Android 11 Q |
法规认证
| 法规认证 | CCC*/RoHS* |
* = 计划中 / 开发中
