全志V851系列芯片简介，面向低成本的智能摄像头应用

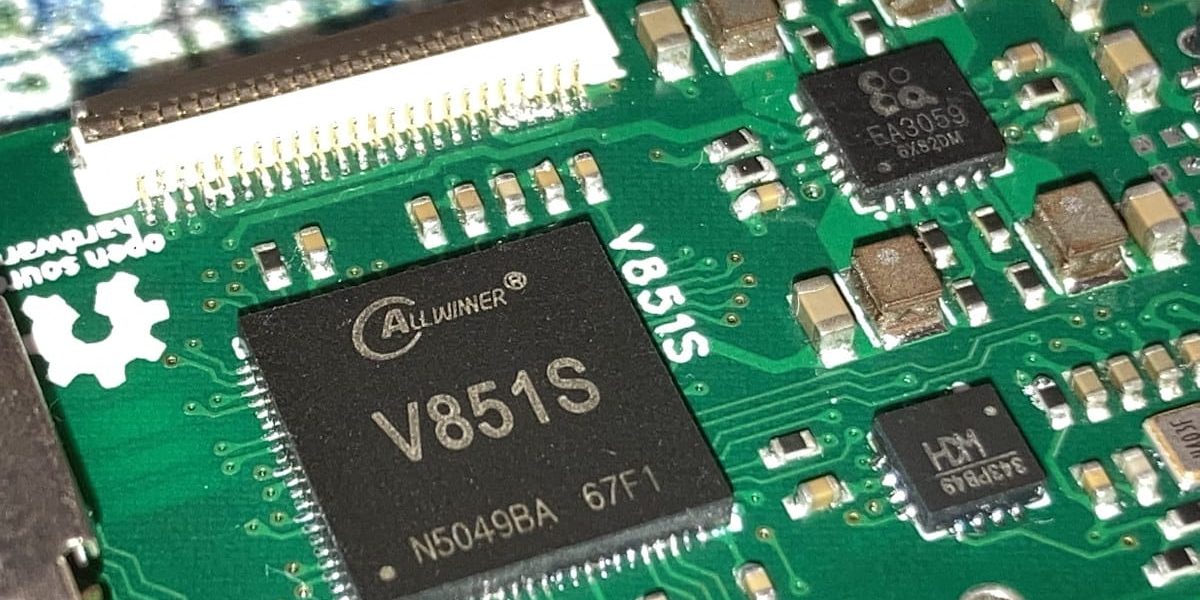

全志科技（Allwinner）的 V851S/V851SE 是单核 Arm Cortex-A7 SoC，搭载了 RISC-V 内核、H.265/H.264 视频编码器和 0.5 TOPS NPU。是专为智能 IP 摄像机设计的，支持人体检测和穿越报警等功能。V851S 和 V851SE 处理器均配备了 64MB DDR2 内存、USB、以太网和 SDIO 接口，比较不同的是，V851S 是专为带显示器的系统而设计，V851SE 则主要应用于传统的无头 IP 摄像机。

这两款处理器非常相似，不过也有一些区别，主要区别如下所示：

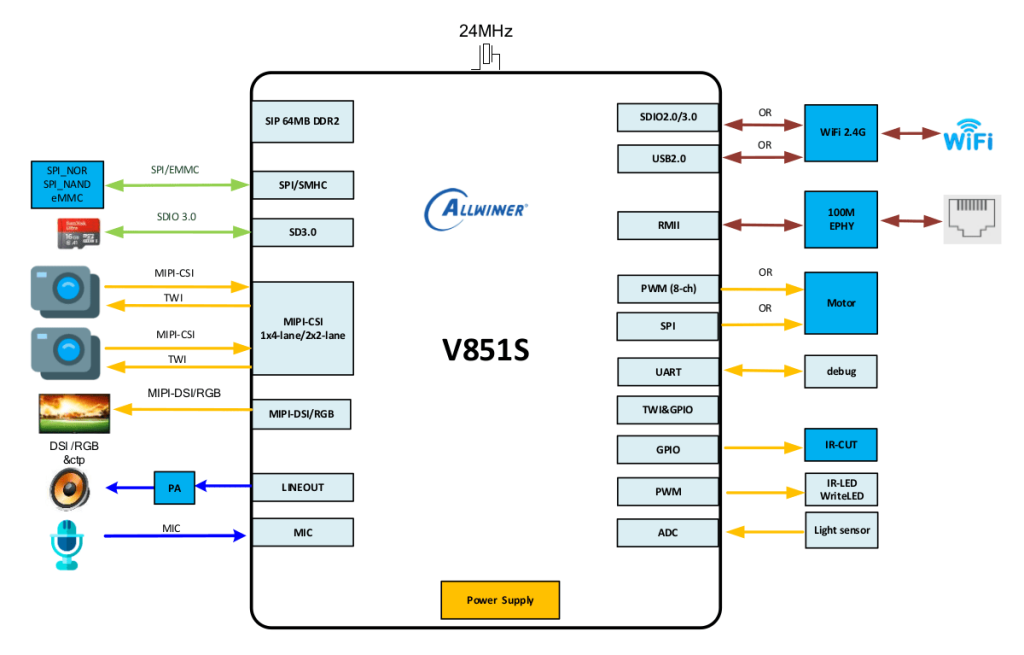

全志 V851S：

网络 – 带 RMII 接口的 10/100 Mbps 以太网端口
GPIO – 6 个端口（PA、PC、PD、PE、PF、PH）
显示
LCD 并行 RGB、串行 RGB、i8080、BT656
2 通道 MIPI DSI
SPI – 4个 SPI

全志 V851SE：

网络– SIP 100 Mbps EPHY
GPIO– 5 个端口（PA、PC、PE、PF、PH）
显示– 不支持
SPI– 3个 SPI

由此我们得知对全志 V851S 来说需要在电路板上安装以太网 PHY，但对于全志 V851SE 来说，它内置了以太网 PHY，因此可以实现性价比更高的设计。

全志 V851S 和 V851SE 规格：

CPU
- Arm Cortex-A7 CPU 内核 @ 900 MHz
- RISC-V 内核 @ 600 MHz
内存 – 64MB DDR2 片上
存储 I/F – 3个 SMHC用于 eMMC/SDHC，SPI NAND/NOR 闪存接口
AI加速器 – 0.5 TOPS NPU，支持TensorFlow、Caffe、Tflite、Pytorch、ONNX等。
视频编码/解码
- H.264/H.265 编码器，高达 3840×2160 @ 20fps
- H.264/H.265多码流实时编码能力：5M@25fps+720p@25fps
- JPEG 编码器 1080p60
视频输出（仅限 V851S）
- 2 通道 MIPI DSI 高达 1280×720 @ 60fps
- TCONLCD接口
  - i8080接口，最高800×480@60fps
  - 串行 RGB 接口，最高 800×480 @ 60fps
  - RGB 接口，带 DE/SYNC 模式，最高 1920×1080 @ 60fps
视频输入
- 最大分辨率为 2560 x 1440 的 ISP，高达 4Mbps @ 30fps
- 10 位并行 CSI 接口，高达 4 个 720p30
- 4 通道 MIPI CSI 输入或两个 2 通道 MIPI CSI 输入，速度高达 4Mbps @ 30 fps
音频
- DAC 支持 16 位和 20 位采样分辨率，8 kHz ~ 192 kHz DAC 采样率
- ADC 支持 16 位和 20 位采样分辨率，8 kHz ~ 48 kHz ADC 采样率
- 音频输入 – 1个差分麦克风输入 (MICIN1P/N)
- 音频输出 – 1个单端线路输出：(LINEOUTLP)
- 1个I2S/PCM 外部接口，用于连接外部功率放大器和 MIC ADC
- DMIC – 多达 8 个数字 PDM 麦克风，采样率从 8 kHz ~ 48 kHz
网络
- V851S– 带 RMII 接口的 10/100M 快速以太网
- V851SE– SIP 100M EPHY
USB – USB 2.0 DRD
其他外设接口 – 5个TWI/I2C、4个 UART、多达4个SPI、6个 GPIO“groups”、通用模数转换器 (GPADC)、11 通道 PWM
安全系统
- 加密引擎，具有用于加密和解密的对称算法（AES、DES、3DES）、用于防篡改的哈希算法（MD5、SHA、HMAC）、公钥算法、160 位硬件 PRNG、256 位硬件 TRNG
- 安全 ID (SID) – 2048 位 eFuse
- V851S/V851SE 已获得 1 级 PSA 认证
封装 – QFN88、9 x 9 mm、0.35mm 孔间距
