RMSL311-1003 是一款成熟的全功能3D 结构光Uart 摄像机模组。基于RV1103设计，内置940nm 红外散斑投射器，30 万像素全局曝光的红外摄像头以及红外照明光源。广泛适用于门锁、门禁安防，刷脸支付等产品应用。

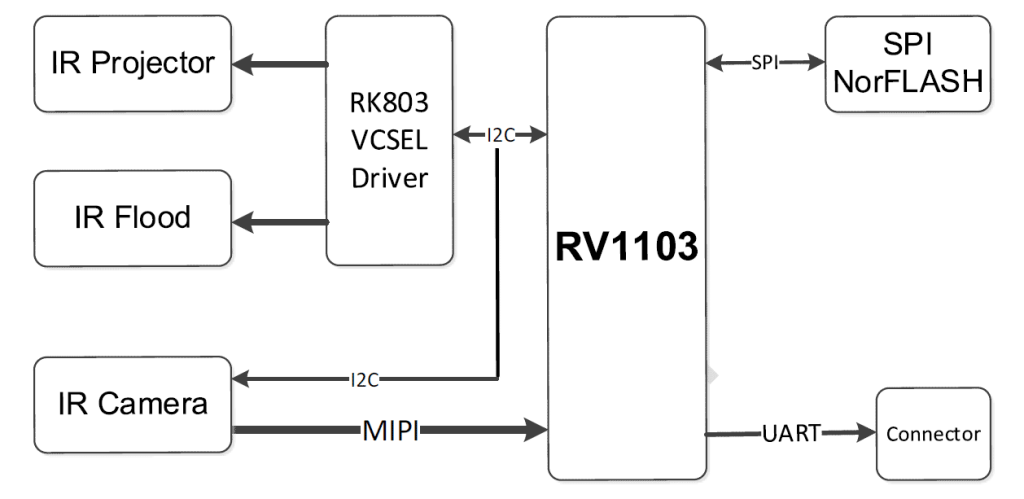

RMSL311-3D摄像机模组结构图
框图中的RV1103 是负责深度计算的SOC 芯片，根据应用串行承担算法任务，可高效的兼容传统图像算法与人工智能算法。光学部分由散斑投射器，红外泛光灯和红外摄像头组成，支持DEPTH, IR 图像同时输出，可以适应多类工作场景。
关键特性
- 全功能3D结构光技术：提供深度信息和红外图像，适用于高精度识别场景。
- 内置940nm红外散斑投射器：高效投射红外散斑，增强识别准确性。
- 30万像素全局曝光红外摄像头：捕捉细节，提供清晰的深度图像。
- 红外照明光源：在低光环境下也能保持性能。
技术优势
- 高效的SOC芯片：RV1103芯片，优化算法处理，兼容传统与AI算法。
- 适应多类工作场景：支持DEPTH和IR图像同时输出，适应不同环境需求。
- 紧凑的尺寸设计：模组尺寸为41mm x 15.2mm x 8.24mm，易于集成。
应用场景
- 门锁与门禁安防：提供高安全级别的身份验证。
- 刷脸支付：快速准确的人脸识别，提升支付体验。
- 其他人脸识别产品：广泛应用于需要高精度3D面部识别的场合。
3D 摄像机模组基本规格
| 模组 | 项目 | 规格 | 注释 |
|
散斑投射器 |
激光器类型 | VCSEL | |
| 激光波长 | 940 nm(Typ.) | 940±10 nm@50℃ | |
| 发光角 | H78°,V76° | ||
| 输出管脚 | 16 Pin | B To B | |
|
红外摄像头模组 |
传感器 | 1/6” CMOS Sensor | |
| 有效像素 | 0.3M | 480H*640V Pixels | |
| 接口类型 | MIPI | ||
| 模组类型 | FF | ||
| 可视角 | 80.1° ±3°(OPT) | H54°,V68° | |
| 输出管脚 | 20 Pin | B To B | |
|
成品 |
基线 | 28mm | |
| 工作温度 | 0 oC~60 oC | ||
| 工作湿度 | 0~90%RH | ||
| 对外接口 | UART | TTL 3.3V | |
| 输入电源电气
要求 |
DC4.5V~18V@1A | ||
| 模组尺寸(长 x
宽 x 高) |
41mmx15.2mmx8.24mm | 含泡棉 |
传感器参数
VCSEL参数
| 波长 | 940±10 nm |
| 工作电压 | 1.6V-2.3V |
| 推荐工作温度 | 0℃~+60℃ |
| NTC | YES |
IR传感器参数
| 传感器尺寸 | 1/6″ |
| 分辨率 | 480(H)×640(V) 0.3 Megapixel CMOS image sensor |
| 工作温度 | -40℃~+85℃ |
结构说明
RMSL311-1003 3D结构光Uart模组以其高精度的3D识别能力和紧凑的设计，为B端客户提供了一个可靠且高效的解决方案。无论是在安防、支付还是其他人脸识别领域，RMSL311-1003都能满足您对高性能和稳定性的需求。
