RMSL312-3104 是一款成熟的全功能3D结构光MIPI摄像头模组。内置940nm 红外散斑投射器，30 万像素全局曝光的红外摄像头以及红外照明光源。专为高端安防和支付系统设计的高性能模组。凭借其先进的结构光技术和紧凑的尺寸，可为商业应用提供无与伦比的安全性和便利性，方便集成，实现项目快速落地。

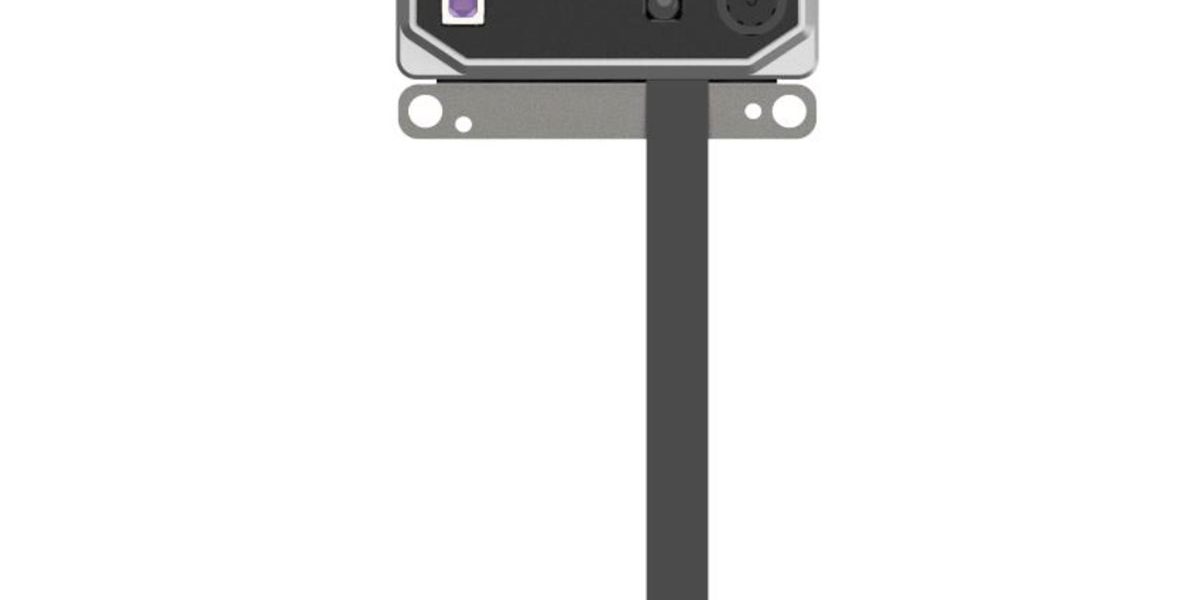

3D 摄像机模组结构图
光学部分由散斑投射器，红外泛光灯和红外摄像头组成，支持 DEPTH, IR 图像同时输出，可以适应多类工作场景。RK803 是 VCSEL 驱动 IC，可高效驱动泛光源和投射器。
核心特性
- 高精度3D识别：内置940nm红外散斑投射器，实现高精度面部识别。
- 全局曝光红外摄像头：30万像素，捕捉每一个细节，确保图像清晰。
- 优化的视场角：水平78°，垂直76°的发光角，提供宽广的识别范围。
- 紧凑设计：模组尺寸仅为41mm x 15.2mm x 8.24mm，适合集成到各种设备中。
技术参数
| 模组 | 项目 | 规格 | 注释 |
|
散斑投射器 |
激光器类型 | VCSEL | |
| 激光波长 | 940 nm(Typ.) | 940±10 nm@50℃ | |
| 发光角 | H78°,V76° | ||
| 输出管脚 | 16 Pin | B To B | |
|
红外摄像头模组 |
传感器 | 1/6” CMOS Sensor | |
| 有效像素 | 0.3M | 480H*640V Pixels | |
| 接口类型 | MIPI | ||
| 模组类型 | FF | ||
| 可视角 | 80.1° ±3°(OPT) | H54°,V68° | |
| 输出管脚 | 20 Pin | B To B | |
|
成品 |
基线 | 28mm | |
| 推荐工作温度 | 0℃-60℃ | ||
| 工作湿度 | 0~90%RH | ||
| 对外接口 | MIPI | ||
| 输入电源电气
要求 |
3.6V@1A | ||
| 模组尺寸(长 x
宽 x 高) |
41mmx15.2mmx8.24mm | 含泡棉 |
VCSEL参数
| 波长 | 940±10 nm |
| 工作电压 | 1.6V-2.3V |
| 推荐工作温度 | 0℃~+60℃ |
| NTC | YES |
IR传感器参数
| 传感器尺寸 | 1/6″ |
| 分辨率 | 480(H)×640(V) 0.3 Megapixel CMOS image sensor |
| 工作温度 | -40℃~+85℃ |
应用场景
- 智能门锁：提供安全、便捷的开锁体验。
- 门禁系统：实现高效、准确的人员进出管理。
- 刷脸支付：快速、安全的支付解决方案。
结构示意图
组装与安装建议
- 镜片要求：透过率大于92%，适合900-1000nm波长。
- 密封要求：采用防水泡棉密封，确保模组稳定性。
- 散热建议：间歇式工作，依靠模组结构散热。
