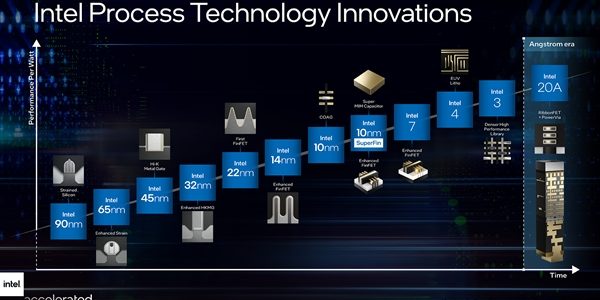

日前，Intel宣布了全新的工艺路线图，而最核心的变化就是改名：10nm Enhanced SuperFin改名为Intel 7，7nm改名为Intel 4，未来还有Intel 3，以及全新晶体管架构的Intel 20A、Intel 18A。Intel启用了新的命名方式，便于产业、客户、消费者理解。此外Intel公布了全新晶体管架构RibbonFET和业界首个全新的背面电能传输网络PowerVia，英特尔还重点介绍了迅速采用下一代极紫外光刻（EUV）技术的计划，即高数值孔径（High-NA）EUV。
Intel 4工艺全面引入EUV极紫外光刻，能效比再提升大约20％，明年下半年投产，2023年产品上市。首发消费级产品是Meteor Lake，已在今年第二季度完成计算单元的六篇，数据中心产品则是Granite Rapids。Meteor Lake预计将隶属于14代酷睿家族，它之前还有一代Raptor Lake，后者也是Intel 7工艺。
Intel也首次展示了Meteor Lake的测试晶圆，除了新工艺还有Foveros 3D立体封装。这一代，也将是Intel消费级处理器第一次放弃完整的单颗芯片，引入不同工艺、不同IP的模块，借助新的封装技术，整合在一起。
再往后，Intel 3工艺进一步优化FinFET、提升EUV，能效比继续提升大约18％，还有面积优化，2023年下半年投产。它也是最后一代FinFET晶体管，2011年的22nm二代酷睿Ivy Bridge第一次引入。
之后就是后纳米时代了，工艺命名又改了新的规则，首先是Intel 20A，拥有两项革命性技术，RibbonFET就是类似三星的GAA环绕栅极晶体管，PoerVia则首创取消晶圆前侧的供电走线，改用后置供电，也可以优化信号传输。2024年投产。接下来是Intel 18A，预计2025年初投产，继续强化RibbonFET，还有下一代高NA EUV光刻，与ASML合作。
-
- RibbonFET晶体管
-
- PowerVia
